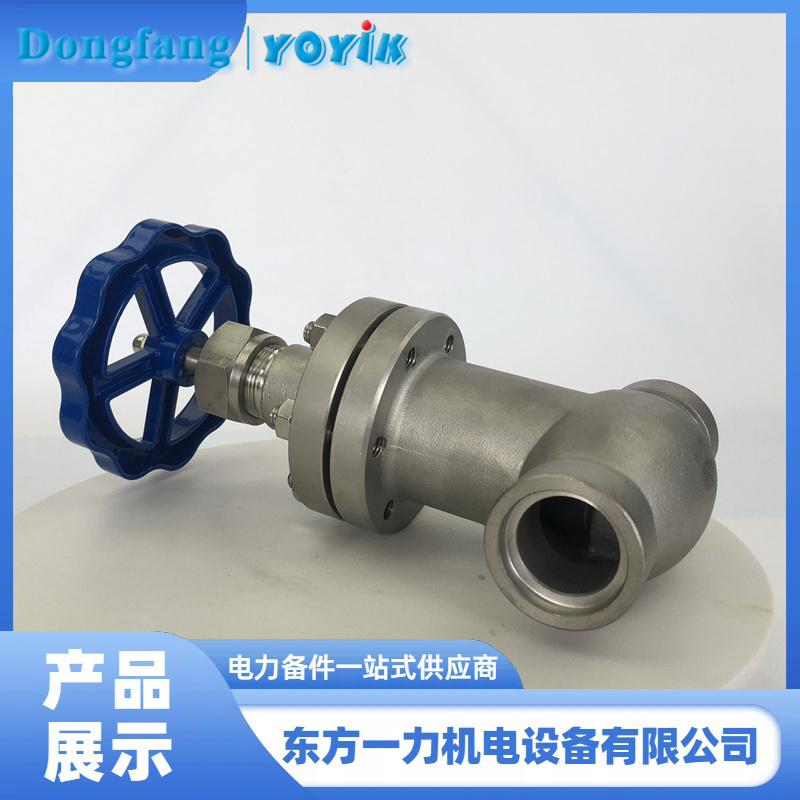

氫冷系統波紋管截止閥KHWJ15F-1.6P防轉結構
產品介紹人：黃麗 13547079933 0838-2207616
波紋管截止閥KHWJ15F-1.6P的防轉結構通過精密的機械設計，有效防止波紋管在閥門啟閉過程中發生扭轉變形，從而確保閥門的長期穩定性和密封性能。以下是其防轉結構的具體設計原理和工作機制：
-
一、防轉結構設計原理
波紋管截止閥KHWJ15F-1.6P的防轉結構主要基于以下設計原理：
導向鍵與鍵槽配合：
結構特點：在波紋管組件與閥桿或閥蓋之間設置導向鍵和鍵槽。導向鍵通常固定在閥桿上，而鍵槽則開設在波紋管組件的內壁或外壁上。
工作原理：當閥門啟閉時，閥桿的旋轉運動通過導向鍵與鍵槽的配合，被轉化為波紋管組件的軸向運動，從而防止波紋管發生扭轉變形。
限位銷與限位孔配合：
結構特點：在波紋管組件與閥桿或閥體之間設置限位銷和限位孔。限位銷通常固定在閥桿上，而限位孔則開設在波紋管組件或閥體上。
工作原理：限位銷在限位孔內滑動，限制波紋管組件的旋轉自由度，確保波紋管僅沿軸向運動，從而防止扭轉變形。
波紋管結構優化：
結構特點：波紋管采用雙層或多層結構，層間通過液壓成型工藝緊密貼合，形成整體。
工作原理：雙層或多層結構提高了波紋管的剛度和穩定性，使其在承受軸向力的同時，能夠抵抗一定的扭矩，從而防止扭轉變形。
-
二、防轉結構如何防止波紋管扭轉變形
波紋管截止閥KHWJ15F-1.6P的防轉結構通過以下方式防止波紋管扭轉變形：
限制旋轉自由度：
通過導向鍵與鍵槽、限位銷與限位孔等配合結構，限制波紋管組件的旋轉自由度，確保波紋管僅沿軸向運動。
提高剛度和穩定性：
波紋管采用雙層或多層結構，提高了其剛度和穩定性，使其在承受軸向力的同時，能夠抵抗一定的扭矩。
均勻分布應力：
防轉結構的設計使得波紋管在啟閉過程中受到的應力能夠均勻分布，避免了局部應力集中導致的扭轉變形。
-
三、防轉結構的優勢
波紋管截止閥KHWJ15F-1.6P的防轉結構具有以下優勢：
提高閥門穩定性：
防止波紋管扭轉變形，確保閥門在啟閉過程中的穩定性和可靠性。
延長波紋管壽命：
通過均勻分布應力和提高波紋管剛度，延長了波紋管的使用壽命。
確保密封性能：
防止波紋管扭轉變形導致的密封失效，確保閥門在氫氣介質下的零泄漏性能。
