行程傳感器QBJ-B31-25.4靜態拉閥調零余量保障信號精度
在汽輪機DEH系統“靜態拉閥”調試過程中，調零時要求油動機在全關位置仍保留2~3mm的行程余量，這是一個非常關鍵的技術細節。這一設計不僅是為了保證閥門關閉嚴密、防止蒸汽泄漏，而且對油動機行程傳感器QBJ-B31-25.4的反饋信號精度和可靠性也有直接影響。
-
一、為什么調零時要求有2~3mm行程余量？
1. 確保閥門完全關閉并具有密封力
當目標指令給到“-50%”時，伺服閥強制將油動機往關閉方向動作到底，此時如果油動機已經到達機械限位（即“死點”），則無法再施加額外的關閉力。而保留2~3mm的行程余量，意味著即使閥門已處于全關狀態，油動機仍能繼續施加一定的液壓推力，使閥門緊密貼合閥座，防止蒸汽泄漏。
2. 為快速遮斷提供動力儲備
在緊急停機或快關情況下，控制系統會通過快速卸荷閥釋放油壓，依靠彈簧力迅速關閉閥門。若沒有預留足夠的行程余量，油動機活塞可能卡在極限位置，導致彈簧力無法有效傳遞至閥門，影響快關響應速度與密封性能。
-
二、對行程傳感器 QBJ-B31-25.4 反饋信號的影響

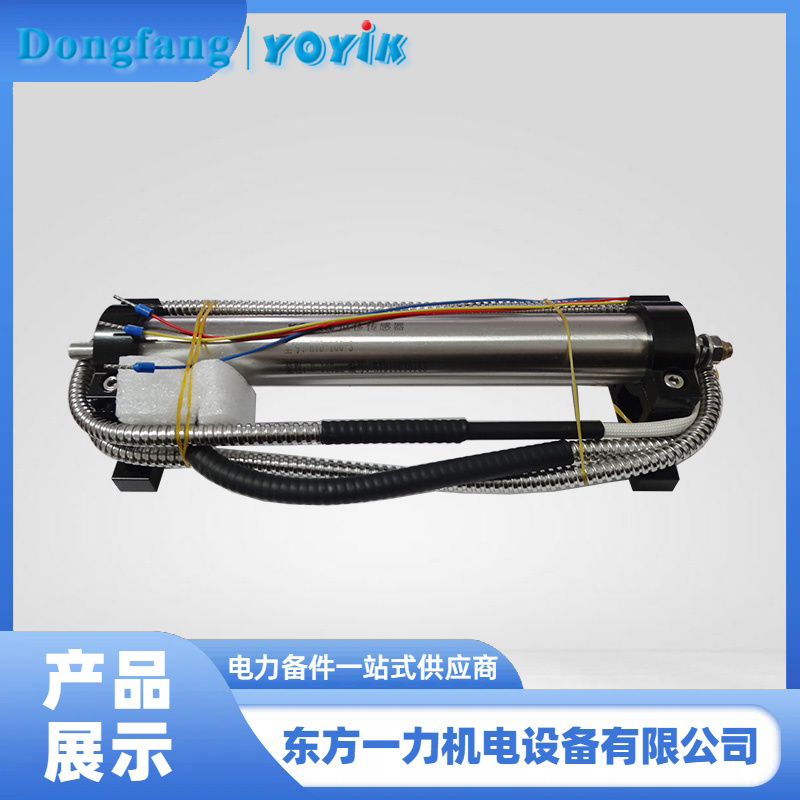

QBJ-B31-25.4 是一種LVDT（線性差動變壓器）型位移傳感器，其輸出電壓與其鐵芯位移呈線性關系。調零時設置2~3mm的行程余量，對該傳感器的反饋信號有以下幾方面影響：
1. 確保傳感器在全關位置仍在線性測量范圍內
LVDT傳感器的有效測量范圍通常是有限的，超出范圍后會出現非線性甚至飽和現象。如果油動機在全關位置已經達到LVDT的機械極限（即鐵芯移動到了端部），會導致：
反饋信號失真；
控制系統誤判；
調節過程中出現“死區”或“盲區”。
保留2~3mm余量可以確保：
鐵芯不會觸及傳感器兩端極限；
始終保持良好的線性和靈敏度；
提供穩定可靠的反饋信號用于閉環控制。
2. 提高反饋信號的穩定性和重復性
由于傳感器本身存在一定的制造誤差和安裝偏差，保留行程余量可避免因微小機械位移引起的反饋信號跳變，從而：
減少調門抖動；
提高系統的穩定性；
改善控制精度。
3. 便于準確調零
在調零過程中，必須確保LVDT的“電氣零點”與機械零點一致。若油動機已到死點，LVDT可能無法準確反映真實位置，造成調零不準，進而：
影響整個行程的反饋一致性；
導致中控畫面顯示值與實際開度不符；
在動態調節中產生較大誤差。
有了2~3mm余量，LVDT可以在一個可控、可校準的范圍內進行精確調零，使得：
全關位置的反饋電壓穩定可靠；
整個行程的反饋曲線更平滑；
控制系統能更精準地執行指令。
在調零過程中，要求油動機在全關位置保留2~3mm行程余量，不僅是為了保證閥門密封和快關功能，更是為了確保QBJ-B31-25.4傳感器始終工作在線性測量范圍內，提供穩定、準確、可重復的反饋信號，是實現DEH系統精準控制的基礎保障。
