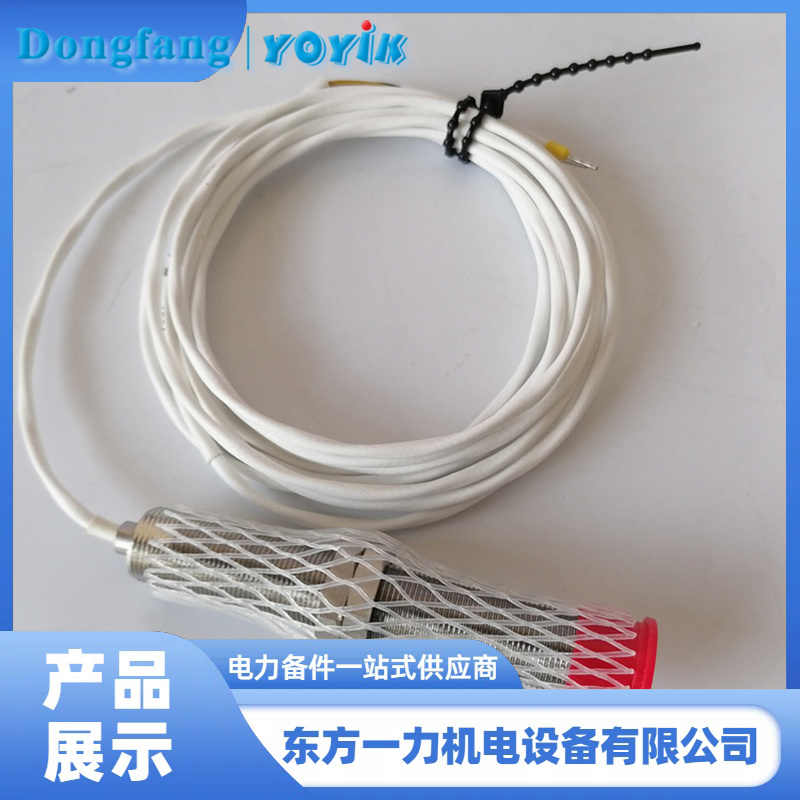

磁阻探頭 CS-1-D-100-02-01燃?xì)獍l(fā)電廠轉速反饋
產品介紹人：黃麗 13547079933 0838-2207616
磁阻探頭 CS-1-D-100-02-01 作為 DEH 系統的關鍵轉速測量元件，其信號準確性直接影響 DEH 系統的轉速調節和超速保護功能，進而影響汽輪機的安全穩定運行。具體影響及故障現象如下：
-
一、對轉速調節功能的影響
沖轉過程異常
轉速信號是轉速 PID 調節的核心反饋量，若信號不準（如偏高或偏低），會導致給定轉速與實際轉速的偏差計算錯誤，進而使閥門開度調節失當。
故障案例：某機組沖轉時，磁阻探頭信號持續偏低，DEH 計算的實際轉速始終低于給定轉速，高調門持續開大，實際轉速快速超過臨界轉速區間，觸發振動保護跳機。
若信號偏高：系統會誤判實際轉速已接近目標值，提前關小閥門，導致升速率低于設定值，沖轉過程緩慢，甚至卡在某一轉速無法達到目標值。
若信號偏低：系統會誤判轉速未達標，持續開大閥門，導致實際轉速超調，可能進入臨界轉速范圍，引發共振風險。
并網后運行穩定性下降
機組并網后，轉速雖由電網頻率主導，但 DEH 需通過轉速信號輔助判斷機組與電網的同步性。若信號失真（如波動頻繁），可能導致功率調節異常，出現功率波動、負荷擺動等現象。
故障案例：探頭信號因接線松動出現間歇性跳變，DEH 誤判轉速波動，引發功率 PID 調節頻繁動作，導致機組負荷在 ±5MW 范圍內震蕩，影響電網穩定性。
保護誤動或拒動
DEH 的超速保護（103% 和 110%）依賴準確的轉速信號：
故障案例：某機組磁阻探頭因磁鋼老化導致信號偏低，實際轉速升至 3300r/min（110% 額定轉速）時，DEH 顯示仍為 3200r/min，未觸發 110% 停機保護，最終因 TSI 系統獨立測量觸發保護才停機，險些造成設備損壞。
若信號偏高：可能在實際轉速未達保護值時，誤判為超速 103% 或 110%，導致調門誤關（103% 動作）或機組打閘停機（110% 動作），造成非計劃停機損失。
若信號偏低：實際轉速已超保護值時，系統無法及時觸發保護，可能導致超速失控，引發汽輪機飛車等嚴重事故。
103% 超速調節失效
103% 超速保護的核心是通過關閉調門使轉速恢復至額定值。若信號不準，可能導致調節邏輯紊亂：
信號偏高時，調門過度關閉，轉速降至額定值以下，需重新開啟調門，造成轉速反復波動。
信號偏低時，調門關閉不足，轉速無法恢復，最終可能升級為 110% 停機。
磁阻探頭 CS-1-D-100-02-01 的轉速信號準確性是 DEH 系統實現精準調節和可靠保護的基礎。信號失真可能導致沖轉失敗、臨界轉速共振、功率波動、保護誤動 / 拒動等問題，輕則影響機組經濟性，重則危及設備和人身安全。因此，需定期對探頭進行校驗和維護，確保信號可靠。
