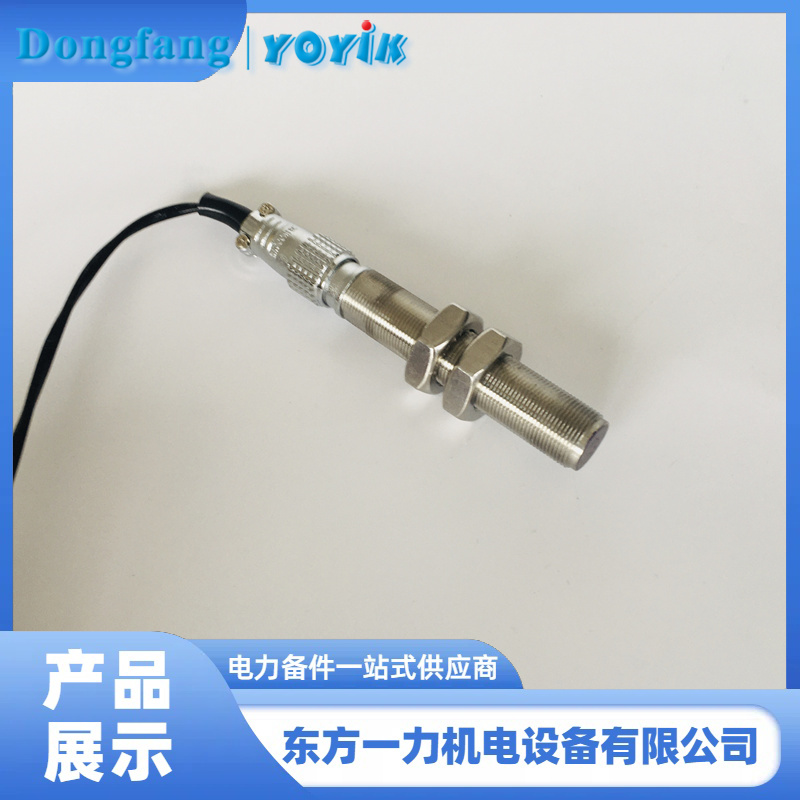

汽輪機速度傳感器 SZCB-01-00-080-00-03熱電聯產電廠必備
產品介紹人：黃麗 13547079933 0838-2207616
汽輪機速度傳感器 SZCB-01-00-080-00-03 基于電磁感應原理工作，其測量環境的電磁干擾會直接影響信號準確性，主要干擾源及發電機勵磁系統的具體影響如下：
發電機勵磁系統
這是傳感器面臨的最主要干擾源。發電機勵磁系統是大型可控整流裝置，輸出電流可達 1000A 以上，工作時會產生強交變電磁場，其高頻諧波和電磁輻射可直接作用于傳感器及信號線路。
汽輪機 — 發電機本體的強電磁場
汽輪機與發電機運行時，定子與轉子間的電磁感應、電流變化會形成環繞設備的強電磁場，尤其在高轉速運行時，磁場強度隨功率輸出波動，易對傳感器的感應線圈產生干擾。
周圍動力電纜與電氣設備
汽輪機平臺附近鋪設的高壓動力電纜、電機、變壓器等設備，工作時會產生電磁輻射和傳導干擾。例如，動力電纜的交變電流產生的磁場可能與傳感器信號電纜耦合，引入干擾信號。
接地系統干擾
若傳感器接地不良或與其他設備共用接地回路，可能因接地電位差產生共模干擾，尤其在低轉速時，微弱的有用信號易被接地干擾淹沒。
-
二、發電機勵磁系統的具體影響
干擾低轉速信號測量
發電機勵磁系統的強電磁場會對傳感器的低頻信號（尤其是低轉速時的 mV 級信號）產生疊加干擾，導致信號信噪比下降。例如，在盤車或啟動升速階段，傳感器輸出的微弱感應電壓可能被勵磁系統的電磁噪聲覆蓋，使 DEH 系統無法準確識別真實轉速，出現測量值跳變或失真。
破壞信號完整性
勵磁系統的可控整流過程會產生大量高次諧波，這些諧波通過電磁輻射或線路耦合進入傳感器的信號回路，可能導致感應信號波形畸變。對于依賴脈沖頻率計算轉速的傳感器而言，波形畸變會造成脈沖計數錯誤，進而引發轉速測量偏差。
影響前級放大器工作穩定性
盡管傳感器通常配備前級放大器以增強信號，但勵磁系統的強電磁干擾可能導致放大器進入非線性工作區，甚至出現飽和現象。這會使低轉速時的信號放大不足、高轉速時的限幅功能失效，進一步加劇測量誤差。
長期運行的潛在危害
持續的強電磁干擾可能加速傳感器內部磁性元件的老化，降低其靈敏度和穩定性，導致信號漂移逐漸增大，增加定期維護的頻率和難度。
綜上，發電機勵磁系統是 SZCB-01-00-080-00-03 傳感器最關鍵的電磁干擾源，其影響貫穿于機組全轉速范圍，尤其對低轉速階段的信號測量威脅顯著。因此，實際應用中需通過優化傳感器安裝位置、采用屏蔽電纜、加強接地等措施，降低其干擾影響，確保轉速信號的可靠性。
