噴油電磁閥FRD.WJA3.043危急遮斷器試驗的核心執行元件
產品介紹人：黃麗 13547079933 0838-2207616
在汽輪發電機組的低壓保安系統中，危急遮斷器試驗閥組是保障機組安全運行的重要環節，而噴油電磁閥 FRD.WJA3.043正是該系統中執行“噴油壓出撞擊子”動作的關鍵執行元件。
如果噴油電磁閥動作遲緩、卡澀甚至拒動，將導致：
噴油試驗失敗
撞擊子無法正常壓出
危急遮斷器功能驗證不充分
嚴重時可能影響機組啟動或引發保護誤動/拒動
因此，確保噴油電磁閥“活動靈活”是檢修工作的重中之重。

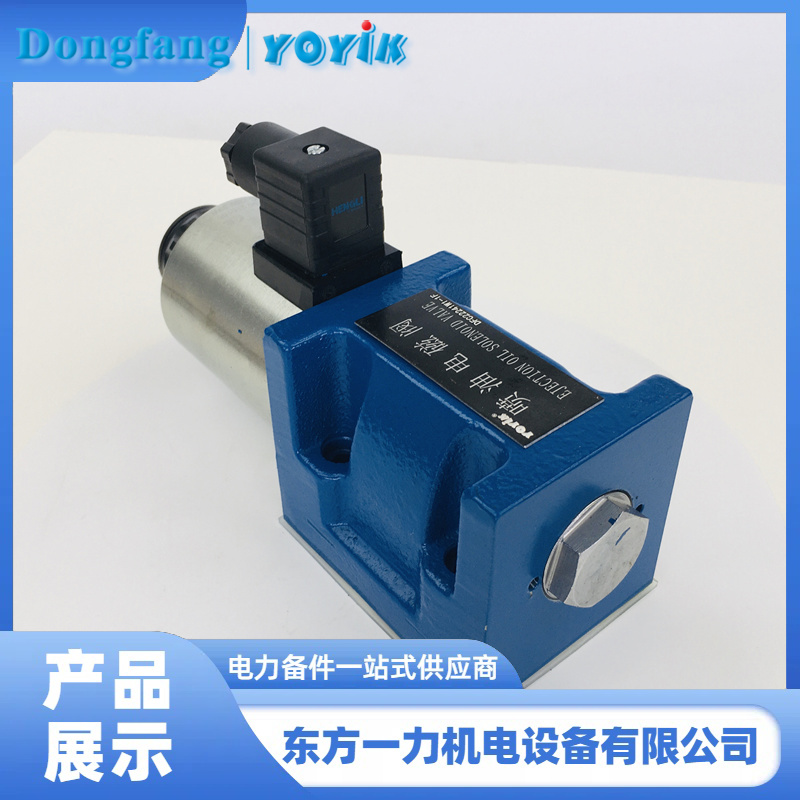

什么是噴油電磁閥 FRD.WJA3.043？
FRD.WJA3.043 是用于控制壓力油通向危急遮斷器NO.1或NO.2撞擊子的噴油管路。它由電磁線圈、閥芯、彈簧、閥體等組成，為防爆、耐油、耐壓設計（工作壓力約0.8～1.2MPa）。
正常失電狀態：油路關閉，無油進入噴油管
接到指令帶電后：閥芯動作，接通壓力油 → 噴油管 → 將撞擊子壓出
試驗完成后失電：彈簧復位，切斷油路，撞擊子復位
所謂“活動靈活”，是指電磁閥在帶電和失電過程中，閥芯能夠快速、順暢、無卡阻地完成切換動作，具體表現為：
判斷標準 正常表現
響應速度 帶電后0.1～0.3秒內動作到位
動作聲音 清脆“咔噠”聲，無沉悶或延遲
油路通斷 帶電時出油，失電時密封良好
手動測試 可用手動按鈕或頂桿輕松推動閥芯
-
如何確保噴油電磁閥FRD.WJA3.043活動靈活？——五大維護措施
措施一：定期進行手動撥動測試
方法：
斷電狀態下，使用小螺絲刀或?qū)Ｓ庙敆U輕推電磁閥手動按鈕（如有）
觀察閥芯是否能輕松移動，并聽到清晰復位聲
目的：
防止長期靜止導致閥芯“粘滯”
提前發現輕微卡澀
建議：每次大小修或停機期間執行一次。
措施二：徹底清潔內部油路與閥芯組件
拆解步驟：
關閉上游壓力油隔離閥，泄壓
拆下電磁線圈和閥蓋
取出閥芯、彈簧、密封圈
清潔要點：
使用航空煤油或?qū)Ｓ们逑磩┣逑撮y芯和閥腔
用綢布或無纖維紙擦拭，禁止使用棉紗
檢查閥芯表面是否有劃痕、毛刺，必要時拋光處理
清洗節流小孔、油路通道，防止堵塞
?? 注意：避免異物進入閥體內部！
措施三：檢查并更換老化密封件
常見問題：
O型密封圈老化、變形、開裂 → 導致內漏或動作遲緩
彈簧疲勞 → 復位力不足，閥芯回不到位
處理方法：
每次檢修時強制更換密封圈包（備件應常備）
檢查彈簧彈性，必要時更換原廠彈簧
密封件材質應為耐油橡膠（如氟橡膠），適應EH油或透平油環境。
措施四：確保供電電壓穩定、接線可靠
電磁閥動作依賴電磁力驅動閥芯，若電壓不足或接觸不良，會導致：
吸力不足 → 閥芯動作緩慢或不到位
局部發熱 → 線圈燒毀風險
檢查項目：
測量線圈電阻（典型值：幾十歐姆至百歐姆）
檢查端子接線是否緊固、無氧化
實測帶電時工作電壓 ≥ 額定電壓的90%（如220V系統應≥198V）
措施五：進行帶壓動作試驗
這是最接近真實工況的驗證方式。
試驗步驟：
恢復接線，開啟壓力油隔離閥
在現場或DCS端發出“噴油試驗”指令（使3AYV或3BYV帶電）
觀察：
電磁閥是否有“咔噠”動作聲
噴油管是否有油噴出
接近開關S1/S2是否正確反饋信號
撞擊子是否順利壓出并復位
若動作遲緩、無聲響、無油流，則說明存在卡澀或控制問題，需重新拆檢。
