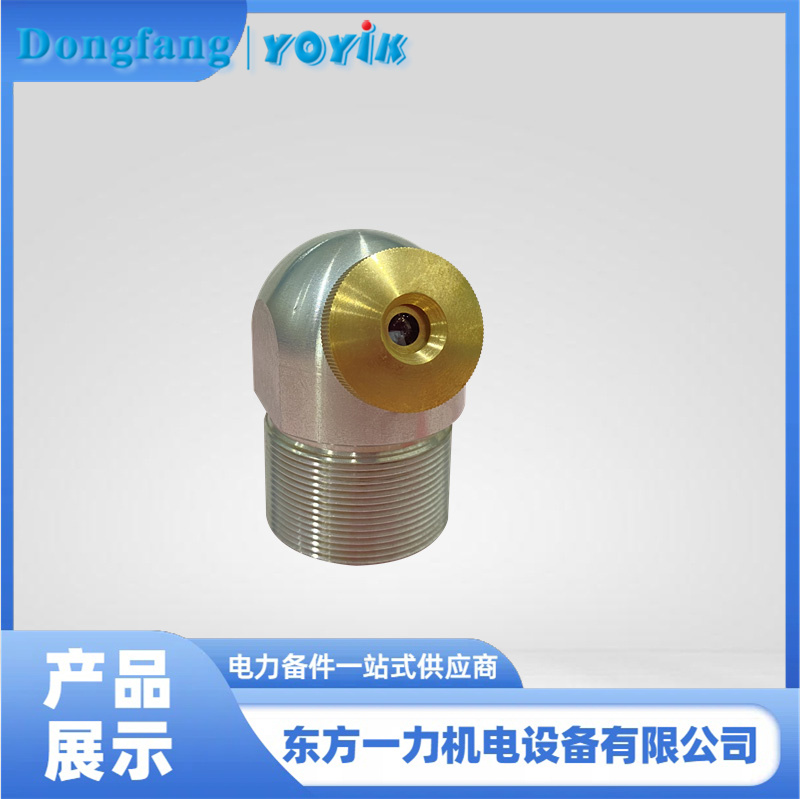

爐膛火焰電視探頭SXJZ-40C-E實時監控火焰狀態
產品介紹人：黃麗 13547079933 0838-2207616
在發電廠鍋爐運行過程中，實時監控爐膛內的燃燒狀況是非常重要的。火焰電視系統通過攝像頭捕捉爐膛內的火焰圖像，將這些圖像傳輸?shù)奖O(jiān)控室，供操作人員實時監控燃燒情況。爐膛火焰電視探頭 SXJZ-40C-E 是火焰電視系統的關鍵部件之一，它直接安裝在鍋爐爐膛內，負責捕捉火焰圖像并將其轉換為電信號，然后通過傳輸線路發送到監控系統。通過這個探頭，操作人員可以直觀地觀察到爐膛內的火焰形狀、顏色和分布情況，及時發現燃燒異常，調整燃燒參數，確保鍋爐的高效運行。
-
爐膛火焰電視探頭 SXJZ-40C-E 的結構與原理
（一）結構組成
爐膛火焰電視探頭 SXJZ-40C-E 主要由以下幾個部分組成：
探頭主體：這是探頭的核心部件，通常采用高溫合金材料制造，能夠承受爐膛內的高溫環境。探頭主體內部安裝有高分辨率的攝像頭，用于捕捉火焰圖像。
保護套管：保護套管用于保護探頭主體免受爐膛內高溫、灰塵和火焰的直接沖擊。它通常采用耐高溫陶瓷材料制造，具有良好的隔熱和防護性能。
冷卻系統：冷卻系統用于降低探頭的溫度，確保探頭在高溫環境下能夠正常工作。冷卻系統通常采用水冷或氣冷方式，通過冷卻介質帶走熱量。
信號傳輸電纜：用于將探頭捕捉到的圖像信號傳輸?shù)奖O(jiān)控系統。信號傳輸電纜通常采用高溫屏蔽電纜，確保信號的穩定傳輸。
連接法蘭：用于將探頭固定在鍋爐爐膛的安裝孔上，確保探頭安裝牢固，不發生松動。
（二）工作原理
爐膛火焰電視探頭 SXJZ-40C-E 的工作原理基于光學成像和信號傳輸技術。探頭內部的攝像頭通過光學鏡頭捕捉爐膛內的火焰圖像，并將其轉換為電信號。這些電信號通過信號傳輸電纜發送到監控系統，監控系統將電信號處理成可視化的圖像，供操作人員實時監控燃燒情況。冷卻系統則通過冷卻介質帶走探頭的熱量，確保探頭在高溫環境下能夠正常工作。
-
爐膛火焰電視探頭 SXJZ-40C-E 的安裝方法
（一）安裝前的準備
檢查設備：在安裝之前，應仔細檢查火焰電視探頭的外觀和連接情況，確保設備無損壞、無松動現象。檢查保護套管是否有損壞、變形，冷卻系統是否正常，信號傳輸電纜是否有破損、虛接等情況。
選擇合適的安裝位置：根據鍋爐的設計和運行要求，選擇合適的安裝位置。安裝位置應能夠清晰地捕捉到爐膛內的火焰圖像，同時應避免直接暴露在火焰中，以減少設備的損壞風險。
準備安裝工具：準備好安裝所需的工具，如扳手、螺絲刀、焊接設備等，確保安裝過程順利進行。
（二）安裝步驟
安裝保護套管：將保護套管固定在鍋爐爐膛內的預定位置，確保保護套管安裝牢固，無松動現象。保護套管的安裝位置應能夠有效保護探頭主體免受高溫和灰塵的影響。
安裝探頭主體：將探頭主體安裝在保護套管內，確保探頭主體與保護套管的連接緊密，無漏氣現象。探頭主體的安裝角度應根據鍋爐的設計要求進行調整，以確保能夠捕捉到最佳的火焰圖像。
連接冷卻系統：將冷卻系統的管道連接到探頭主體，確保冷卻介質能夠正常流通。冷卻系統的連接應牢固可靠，無泄漏現象。
連接信號傳輸電纜：將信號傳輸電纜連接到探頭主體的信號輸出端，確保信號傳輸電纜的連接正確、牢固，無虛接、短路等現象。信號傳輸電纜應盡量避免與其他電纜交叉，以減少信號干擾。
安裝連接法蘭：將連接法蘭固定在鍋爐爐膛的安裝孔上，確保探頭安裝牢固，不發生松動。連接法蘭的安裝應嚴格按照鍋爐的設計要求進行，確保安裝位置準確。
檢查安裝質量：安裝完成后，仔細檢查探頭的安裝質量，確保所有部件安裝牢固，連接可靠。檢查冷卻系統是否正常工作，信號傳輸電纜是否正常傳輸信號。
