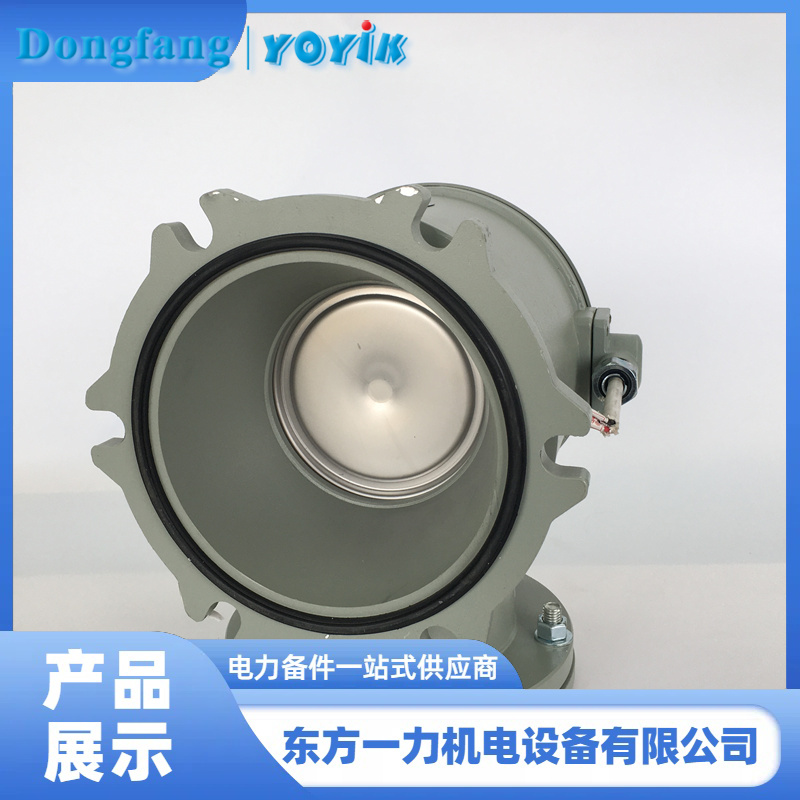

火电厂绝缘系统保护压力释放阀YSF16-55/130KKJ
油浸式变压器在运行过程中,由于内部绝缘油和绝缘材料的热胀冷缩、短路故障、局部放电等原因,可能会导致油箱内部压力异常升高。为了防止因压力过高而引发油箱变形、爆裂甚至爆炸等严重事故,安装压力释放阀YSF16-55/130KKJ是保障其安全运行的重要措施之一。
一、为什么油浸式变压器需要安装压力释放阀 YSF16-55/130KKJ?
1. 实现快速泄压保护
当变压器内部发生故障(如匝间短路、电弧放电等),绝缘油迅速气化产生大量气体,导致油箱内压力急剧上升。压力释放阀能够在2ms内快速开启,将多余的压力迅速释放,避免油箱因超压而发生机械损坏。
2. 维持油箱正压环境,防止外部污染
在正常运行时,压力释放阀保持关闭状态,使油箱内部始终处于微正压状态,有效防止外界空气、水分及杂质进入油箱,从而保护绝缘油的性能和设备的绝缘系统。
3. 具备电气与机械双重报警功能
型号中的“KKJ”表示该阀门具备:
两个电气报警信号触点(K):用于接入控制回路,发出动作信号;
一个机械报警信号(J):通过标志杆弹出显示动作状态,便于现场人员及时发现。
这使得运维人员能第一时间察觉到变压器内部可能发生的异常情况,并进行检查处理。
4. 自动复位功能,操作简便
当压力恢复正常后,压力释放阀可自动关闭;同时,标志杆仍保留在动作位置,提醒检修人员需手动复位,确保系统恢复前的安全可控。
二、不安装压力释放阀可能导致的后果
1. 油箱变形或破裂
在内部压力急剧升高的情况下,若无泄压装置,变压器油箱极易发生鼓包、开裂甚至爆裂,造成严重的设备损坏和安全隐患。
2. 绝缘油喷出引发火灾风险
高压下绝缘油可能从薄弱处喷出,遇到高温或电火花时可能引发火灾或爆炸,对人身安全和变电站设施构成威胁。
3. 影响变压器寿命和运行稳定性
长期处于高压环境下运行,会使密封件老化加快,油质劣化加速,降低变压器的使用寿命和运行可靠性。
4. 无法及时发现内部故障
没有机械指示和电信号反馈,一旦内部出现故障导致压力升高,运维人员难以及时察觉,延误处理时机,可能引发更严重的二次故障。
三、型号 YSF16-55/130KKJ 含义解析
字符 含义
YSF 压力释放阀
16 设计序号
55 开启压力为 55kPa(即当油箱内部压力达到此值时阀门启动)
130 喷油口径为 130mm(决定了泄压能力大小)
KK 双电气报警信号输出
J 机械动作信号指示(标志杆弹出)
四、总结
油浸式变压器必须安装压力释放阀 YSF16-55/130KKJ,这是出于对其安全运行、故障预警、设备保护等方面的综合考虑:
在紧急情况下实现快速泄压,防止油箱变形或爆裂;
维持油箱密封性,防止外部污染;
提供机械与电气双重报警,便于及时发现故障;
确保变压器在复杂工况下的稳定性和安全性。
如果不安装此类压力释放阀,不仅会增加设备损坏风险,还可能危及人身安全和电力系统的稳定运行,因此其配置是不可或缺的保护措施。
